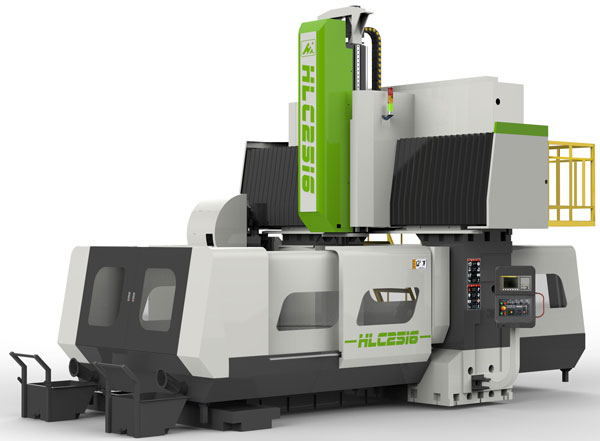

XHS2516龍門加工中心結構:

1.機體采用獨創的三維邊境結構設計，經有限元分析，使機體結構得到*大程度的優化，確保機體穩定可靠，又能防止機體變形，從而提高機床使用壽命。
2.底座采用蜂窩交錯式加強筋設計，全系龍門機床的底座寬度都保持與工作臺寬度一致，使其結構*加穩定。
3.立柱采用45°抗沖擊設計，立柱與底座的連接部位，采用了45°的斜跨，既增加了底座與立柱的連接強度，又增加了機床在強力切削時的剛性。
4.橫梁采用我們獨創的“駝背”式立柱設計，能有效的防止龍門橫梁變形下垂。
5.工作臺采用“蜂箱式”設計，提高了工作臺厚度，增加了工作臺剛性，使之承載*大*穩。
6.滑座為45°階梯斜軌設計，承載與導向的直線導軌不對稱排列使其分工各有不同，*大程度減少Z軸重量對龍門橫梁的影響，又提高了整個Y軸的精度。
7.滾珠絲杠為外循環插管式螺母為加長型設計，有效防止絲杠過長造成的下垂問題。滾珠絲杠兩端采用預配鎖緊螺母結構，有效的防止了鎖緊螺母的松動。

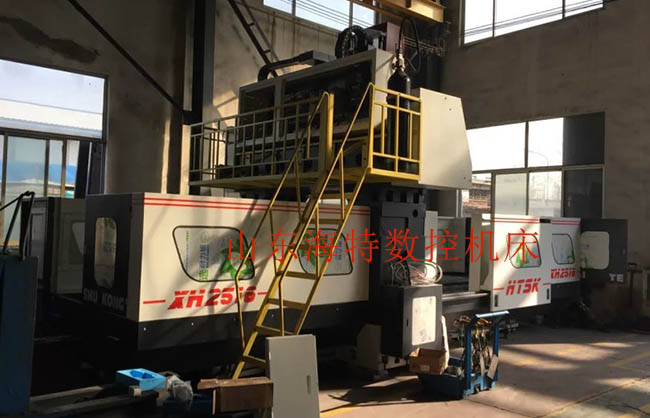

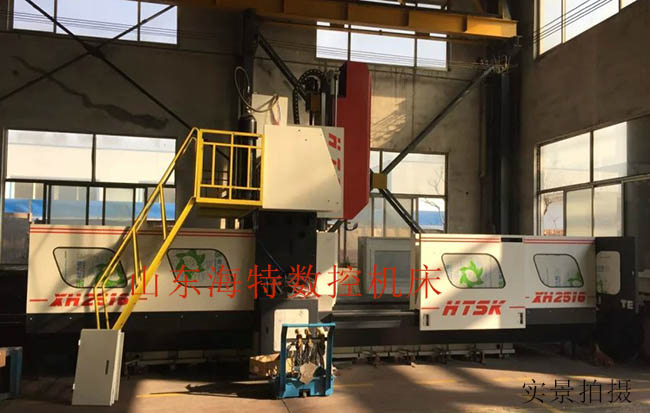

8.外防護采用四開門設計（龍門加工中心三開門設計），兩側為推拉門，前后為貫通式對開門，極大方便客戶上下工件。龍門橫梁有樓梯式檢修平臺，極大方便對Z、Y軸的檢測維修與保養。
9.X軸采用支撐式滑輪組內防護，有效的支撐了防護的重量，在防護運動時，始終保持與導軌的平行，不易產生變形防水可靠性得到提高，壽命得到了提高。Y軸采用了全封閉耐腐蝕的風琴式防護，具有防護效果好封閉效果好等特點。
10.采用我們獨創的主動式潤滑系統，由數控系統直接控制油泵出油，真正做到了按需注油，并且可以感知機床油路所產生的問題及時為客戶產生預警防止機床損壞。

XHS2516龍門加工中心參數

XHS2516	規 格
X、Y、Z坐標行程	2500 mm*1800mm*800mm
兩立柱之間寬度	1600 mm
主軸端面至工作臺上平面距離	150～950mm
X、Y、Z切削進給量	0～5000 mm/min
工作臺規格（長×寬）	2600 mm*1200mm
工作臺載重	6000kg
工作臺T型槽（槽數×槽寬×槽距）臺面淬火	7mm*22mm*170mm
X、Y快速進給速度	16m/min、16m/min
Z快速進給速度	10m/min
主軸轉速范圍	50-6000 r/min
主軸錐孔	BT50-150
圓盤式/鏈?zhǔn)降稁欤〝?shù)控銑不含刀庫）	BT50-24T/32T
刀具直徑	空刀Φ250 滿刀Φ125
刀具長度	400mm
刀具重量	16kg
刀庫形式	圓盤式/鏈?zhǔn)?/td>
主軸電機	15kW
X、Y、Z伺服電機	3.0/4.0kW
重復定位精度	500mm/+ 0.005mm
定位精度	500mm/+0.0075mm
數控系統	FANUC/西門子/三菱/新代
使用源氣壓力	0.8 MPa
電器容量	30kW
機床輪廓尺寸（L×W×H）	7200 mm*4200 mm*4600mm
機床重量	23000kg
